初步：实时播放
本示例以html+js构造一个简单的实时音视频播放页面应用为例，演示调用Micro-GNSSAPI的一般过程。可结合示例页面：live-example-1(请使用Chrome/Firefox/Edge等浏览器打开)，及其代码：live-example-1.zip进行本文的阅读。
本示例使用以下到库：

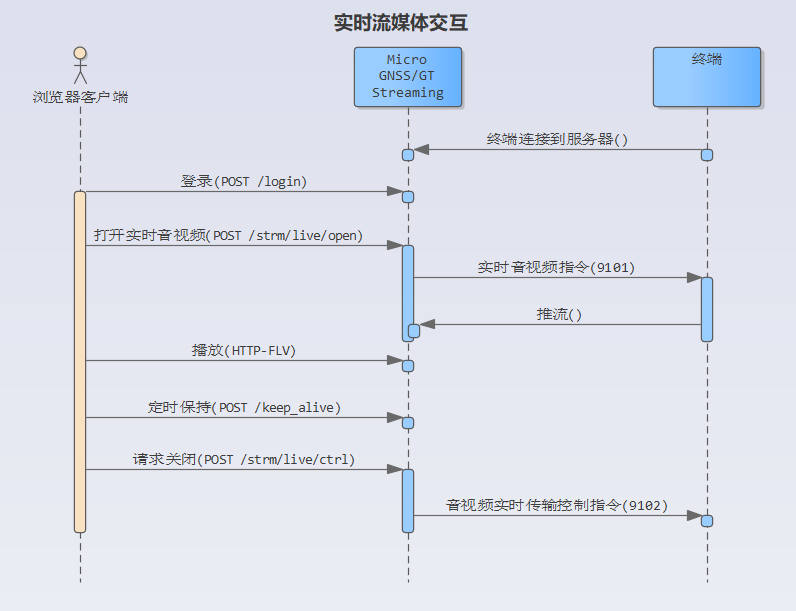

基本流程
连接终端
准备一台符合JT/T 1076标准的终端，记下终端的通讯标识号（即协议中所说的终端手机号，以下假设为13320200317）。将终端的服务器地址设为：n11.gratour.info，端口号设为: 7601。
如果终端设置了ACC ON才响应音视频指令的话，则应接上ACC ON信号线。
等待终端上线
启动终端后，接下来我们就是等待终端上线。可到 https://n11.gratour.info:3001/ 查看是否已经上线。如下图示，我们在在线终端列表中看到终端13320200317，表示该终端已经上线。
调用登录接口
终端上线后，我们就可以通过API来对终端进行操作。本示例使用测试服务器的API（ https://n11.gratour.info:8388/ ）来进行操作。
API操作的第一步，就是用用户名/密码(admin/admin)调用POST /login接口进行登录（参见示例代码中apiLogin()函数），如下：
POST https://n11.gratour.info:8388/v1/login
Content-Type: application/json
{
"userName":"admin",
"password": "admin"
}
得到应答：
{
"data": [
{
"authToken": "w3-73jH2TWq4cmYKGuCWMw",
"ver": "1.1.4"
}
],
"count": 1,
"errCode": 0,
"message": "成功。"
}
应答中的data[0].authToken为登录令牌，后续的调用中均需要带上此令牌。
调用打开实时音视频接口
登录成功后，再调用POST /strm/live/open接口（参见示例代码中的apiLiveOpen()函数），打开音视频通道，如下：
axios.post(apiUrlPrefix() + "strm/live/open", {
"simNo": simNo(),
"channel": channelId(),
"dataType": dataType(),
"codeStream": codeStream(),
"proto": 0 // 客户端协议: HTTP-FLV
}, {
headers: {
'X-Auth-Token': token
}
}).then(function (resp) {
/**
* @type {{reqId: string, playUrl: string, mediaTyp: string}}
*/
let data = apiCheck(resp).data[0];
// 得到请求ID(reqId)后，保存起来，后续关闭通道时要用到
reqId = data.reqId;
setStateText('流已经创建');
// 启动保持定时器，间隔：15秒
keepAliveTimer = setInterval(apiKeepAlive, 15000);
// 创建播放器并加载码流
createPlayerAndLoad(data.playUrl, data.mediaTyp);
setButtonEnabled(btnStop, true);
setButtonEnabled(btnAvLiveReq, false);
}).catch(function (err) {
alert(err);
});
注意请求中带上了X-Auth-Token头部。
POST /strm/live/open接口的功能是打开指定的终端音视频通道。所谓的打开指定的终端音视频通道，就是指示终端向服务端推送指定的通道的音视频，然后服务端在检测到终端推流后，返回可供客户端播放的流媒体地址。
实际发出的请求示例：
POST https://n11.gratour.info:8388/v1/strm/live/open
Content-Type: application/json
X-Auth-Token: w3-73jH2TWq4cmYKGuCWMw
{
"simNo": "13320200317",
"channel": 1,
"dataType": 0,
"codeStream": 1,
"proto": 0
}
调用后，服务端将向终端下发音视频传输请求(9101)指令。当终端开始推流，服务端返回播放地址，类似于：
{
"data": [
{
"reqId": "AbctuB9sSJe8bbBzv-yr9g",
"ctrl": true,
"playUrl": "https://n11.gratour.info:20022/s/13305071289_1_1?a\u003dS7rAwnY0\u0026b\u003dS91-lPEJg_yulbO6okcRQrguBqEFlUH-YmSXQewOJYSpWg8_7Jx2xZdBYiNZhWZETYFmZ3Kd8j_qguPRf10Yfvl_WB8H5tFUHkh6nILIiZU6wKN3buuvaXAKNA93QmIsk77baWYzkuY70l9TQswdvRRNOBXz9fszrWeQ5aeca6B9PXXUw_WVZiQBiUfrgF7CS2N\u0026reqId\u003dM2MyM2FmMTA3NDQyNGE1YzhlY2VkMzc3ZWU3ZDEwYTQ",
"mediaTyp": "av",
"ready": true
}
],
"count": 1,
"errCode": 0,
"message": "OK."
}
以上应答返回的data[0]中，有几个我们需要注意的属性：
reqId：请求ID，表示服务分配给本次音视频请求的ID，此ID在后面调用POST /keep_alive和POST /strm/live/ctrl接口时需要用到playUrl：播放地址。我们可以直接用flv.js打开此地址进行播放。mediaTyp：媒体码流的音视频属性，有三个可能值，用于初始化flv.js的播放器的hasAudio/hasVideo设置：av：表示码流包含音频和视频a：表示码流仅包含音频v：表示码流仅包含视频
ready: 流是否已经准备好，由于本例使用的是同步调用模式，所以ready总是为true
启动保持定时器
在前面的POST /strm/live/open请求成功返回后，客户端应立即启动一个间隔为15秒的保持定时器，每当定时器到时时，用请求ID(reqId)调用POST /keep_alive，以保持通道的活跃。
/**
* 打开实时音视频
*/
function apiLiveOpen() {
// ......
axios.post(apiUrlPrefix() + "strm/live/open", {
"simNo": simNo(),
"channel": channelId(),
"dataType": dataType(),
"codeStream": codeStream(),
"proto": 0 // 客户端协议: HTTP-FLV
}, {
headers: {
'X-Auth-Token': token
}
}).then(function (resp) {
/**
* @type {{reqId: string, playUrl: string, mediaTyp: string}}
*/
let data = apiCheck(resp).data[0];
// 得到请求ID(reqId)后，保存起来，后续关闭通道时要用到
reqId = data.reqId;
// ......
// 启动保持定时器，间隔：15秒
keepAliveTimer = setInterval(apiKeepAlive, 15000);
// ......
}).catch(function (err) {
alert(err);
});
}
/**
* 流请求保持
*/
function apiKeepAlive() {
if (!token)
return;
axios.post(apiUrlPrefix() + "strm_media/keep_alive", {reqIds: [reqId]}, {
headers: {
'X-Auth-Token': token
}
})
.then((resp) => {
if (resp.data.errCode !== 0) {
errLog('保持失败，通道已经关闭：' + resp.data.errCode + '-' + resp.data.message);
stop();
changeStateToClosed();
} else {
console.log("KeepAlive sent");
}
})
.catch((err) => {
errLog('调用保持接口时遇到错误：' + err.toString());
})
}
注意：如果没有及时调用POST /keep_alive接口，通道可能被服务端判断为没有使用者而关闭。
用flvjs打开播放地址
在POST /strm/live/open接口返回了reqId, playUrl和mediaTyp之后，我们就可以创建播放器对象来播放了。
本例在调用POST /strm/live/open接口时，指定了客户端协议为HTTP FLV(proto = 1)，所以服务端返回的是HTTP FLV协议的播放地址。因此，我们使用flv.js的播放器来播放。
以下是创建播放器并加载码流的代码：
/**
* 创建播放器并加载码流
*/
function createPlayerAndLoad(url, mediaTyp) {
if (!hlsJsSupported)
return;
playingUrl = url;
let hasAudio;
let hasVideo;
// 根据`mediaTyp`设置 `hasAudio`/`hasVideo`属性
switch (mediaTyp) {
case 'av':
hasAudio = true;
hasVideo = true;
break;
case 'a':
hasAudio = true;
break;
case 'v':
hasVideo = true;
break;
default:
throw new Error(`不支持的'mediaTyp': ${mediaTyp}`);
}
const videoElement = document.getElementById('vid');
// 创建 flvPlayer
flvPlayer = flvjs.createPlayer(
{
type: 'flv',
isLive: true,
url: url,
hasAudio,
hasVideo
},
{
enableStashBuffer: false
}
);
flvPlayer.attachMediaElement(videoElement);
playRequested = true;
// 添加错误处理器
flvPlayer.on('error', (errType, detail) => {
// 发生错误时，要停止keep，停止播放器
errLog('播放时发生错误：' + errType + ', detail=' + detail);
stop(); // 关闭keep定时器，关闭播放器
})
// 在接收到码流元数据后开始播放
flvPlayer.on("metadata_arrived", () => {
if (playRequested && !playing) {
playRequested = false;
playing = true;
flvPlayer.play();
setStateText('播放中...');
}
});
// 加载码流
flvPlayer.load();
setStateText('加载中...');
flvLoaded = true;
}
结束播放
结束播放时，可先关闭播放器，停止调用保持接口，最后调用控制接口POST /strm/live/ctrl，这样整个播放过程就结束了。
/**
* 停止播放
*/
function stop() {
// 关闭 keep-alive 定时器
cancelTimer();
// 关闭、销毁播放器
stopPlayer();
// 调用控制接口，关闭通道
apiStop();
changeStateToClosed();
}
如果没有调用POST /strm/live/ctrl来关闭通道，服务端将在保持超时后关闭通道。
同步模式的问题
本例使用同步打开模式，POST /strm/live/open接口返回成功时，终端的媒体流已经准备好、可供播放了。
故而我们用返回的playUrl去加载码流时，播放器将立即开始播放。
如果出现终端不在线，或终端应答操作失败，则接口会返回相应的错误代码。此时，我们应放弃播放，将错误信息反馈给用户。
另一种情况是，部分厂商的终端响应比较慢，某些情况下要10多秒才开始推流，这个时候，POST /strm/live/open接口将等待终端开始推流后才返回。
再一种情况是，终端响应成功的应答码，但实际因各种原因推流失败，服务端在等待一小段时间后，会重新下发指令，直到终端完成推流，或超时。以上这两种情况都使客户端在调用POST /strm/live/open接口时等待较长的时间。
如果同时打开多个终端通道，就很容易产生阻塞。

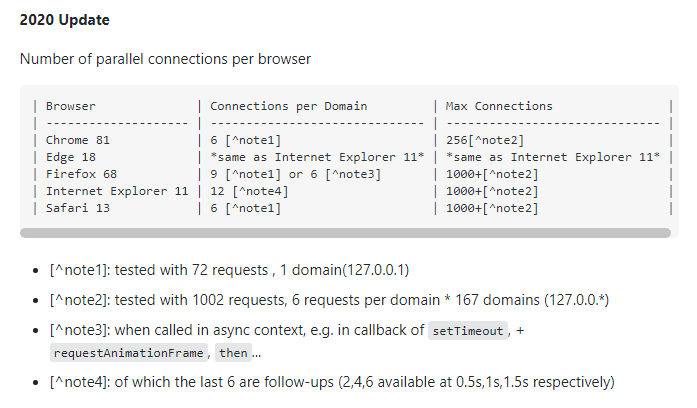

大部分浏览器都会限制在一个Tab页内同一个域名的并发连接数，以下是2020年部分浏览器的同一个域名的并发连接数限制：
所以对于要打开多个终端通道的应用，同步模式就会不适用，这个时候，我们需要使用异步模式。接下来，我们在下一示例中看看异步模式要怎么使用。
