实时播放示例

本示例以html+js构造一个简单的实时音视频播放页面应用为例，演示调用Micro-GNSSAPI的一般过程。阅读本文的同时，可结合查看示例页面：live-example-flv-3(请使用Chrome/Firefox/Edge等浏览器打开)，及其代码：live-example-flv-3.zip。

本示例主要使用到以下库：

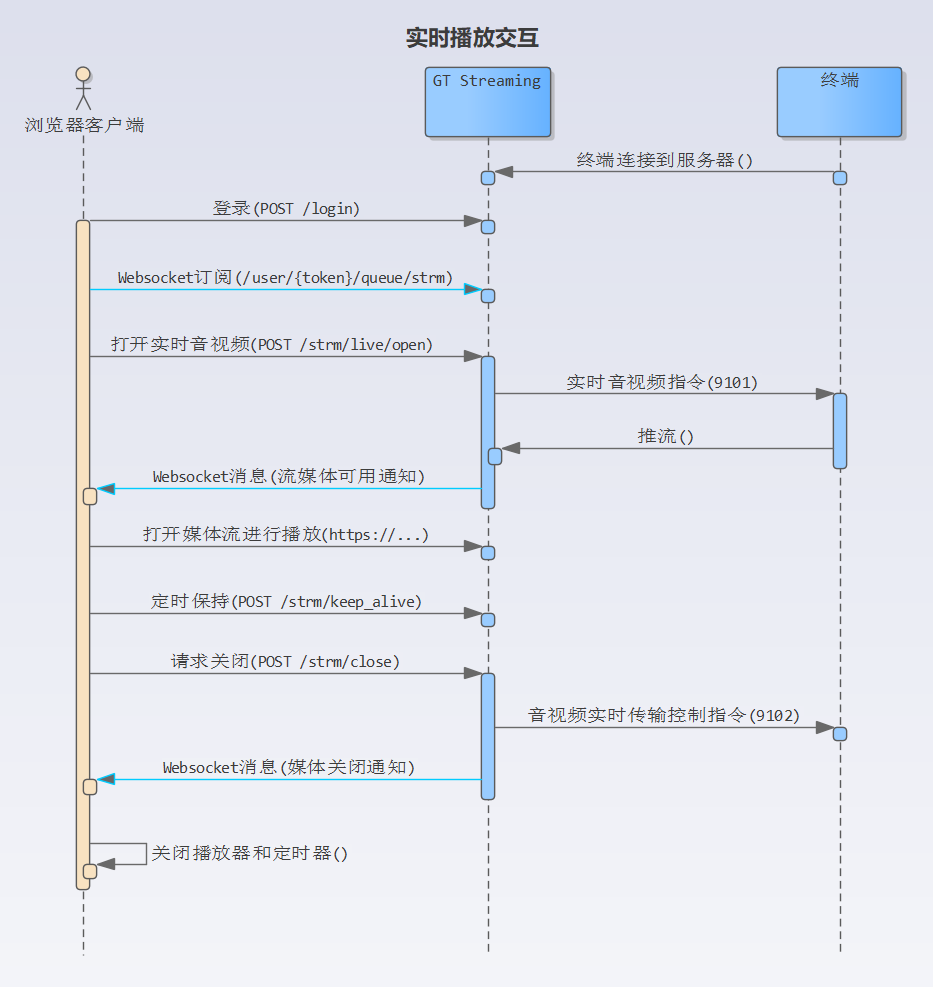

基本流程

首先，终端要连接到 Micro-GNSS 服务
调用登录 POST /login 接口，获得会话 token
建立 Websocket 连接，并订阅 /user/{token}/queue/strm 队列中的消息
调用打开媒体播放 POST /strm/live/open 接口
等待 Websocket 的媒体可用通知
得到媒体可用通知后，用媒体播放器打开接口返回的媒体地址，即开始播放
在媒体播放期间，建立一个定时器，每隔 15 秒调用一次媒体保持 POST /strm/keep_alive 接口
要关闭播放时
- 调用 POST /strm/live/ctrl 接口
- 关闭定时器
- 关闭播放器

以下分节详述各个步骤：

连接终端

准备一台符合JT/T 1076标准的终端，记下终端的通讯标识号（即协议中所说的终端手机号，以下假设为8888000001）。将终端的服务器地址设为：n11.gratour.info，端口号设为: 7012。如果终端设置了ACC ON才响应音视频指令的话，则终端应接上ACC ON信号线。

等待终端上线

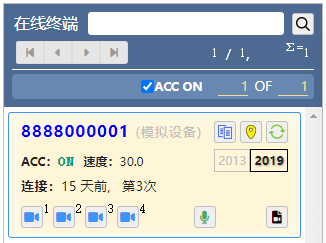

启动终端后，接下来我们就是等待终端上线。可到 https://wx.gratour.info:3001/ 查看是否已经上线。如下图示，我们在在线终端列表中看到终端8888000001，表示该终端已经上线。

调用登录接口

终端上线后，我们就可以通过API来对终端进行操作。本示例使用测试服务器的API（ https://n11.gratour.info:7011/ ）来进行操作。 API操作的第一步，就是用用户名/密码(admin/admin)调用POST /login接口进行登录（参见示例代码中apiLogin()函数），如下：

POST https://n11.gratour.info:7011/v1/login
Content-Type: application/json

{
  "userName":"admin",
  "password": "admin"
}

得到应答：

{
  "data": [
    {
      "authToken": "w3-73jH2TWq4cmYKGuCWMw",
      "ver": "3.4.0"
    }
  ],
  "count": 1,
  "errCode": 0,
  "message": "成功。"
}

应答中的data[0].authToken为登录令牌，后续的调用中均需要带上此令牌。

订阅WebSocket通知

WebSocket接口地址

WebSocket地址可从HTTP接口地址中派生，只需将HTTP接口地址的https变为wss或将http变为ws，然后在后面加上/ws和__token参数即可。如API地址为：

https://n11.gratour.info:7011/v1

则WebSocket接口地址为：

wss://n11.gratour.info:7011/v1/ws?__token=Ge4E1xNHSfW8NYa0VJe48A

上面地址示例中的__token参数的参数值为POST /login接口返回的authToken属性的值。

见示例代码中的connectWs()函数：

    /**
     * 连接到websocket并监听 StrmNotif 事件
     */
    function connectWs() {
        // 从HTTP API地址中派生 websocket 接口地址
        let url = apiUrlPrefix();
        url = url.replace('https://', 'wss://');
        if (!url.endsWith('/v1/'))
            url += 'v1/';
        url += 'ws?__token=' + token; // 用 `POST /login`接口返回的`authToken`作为`__token`参数
        stomp = Stomp.client(url);

        // ...
    }

有关WebSocket的基本约定，请参考：基本约定

连接WebSocket的时机和重连

一旦登录成功，我们就可以连接WebSocket并订阅需要监听的事件：

        infoLog('登录到：' + apiUrlPrefix());
        axios.post(apiUrlPrefix() + 'login', loginReq)
            .then(function (resp) {
                token = apiCheck(resp).data[0].authToken;

                // 更新最后成功调用API的时间
                lastApiTime = new Date().getTime();

                // 连接websocket进行事件监听
                connectWs();

                // ...
            })
            .catch(function (err) {
                // ...
            });

如果WebSocket因网络原因断开时，WebSocket客户端的错误处理函数将被调用，我们可以在这个处理函数中进行一个延时的重连处理。但在重连处理中有一点需要注意的是，WebSocket会话的有效性依赖于token的有效性。当token失效时（如长时间无HTTP API调用），WebSocket会话也会失效，WebSocket客户端也会发生错误，从而触发错误处理函数被调用。因此，在WebSocket客户端的错误处理函数中，要先确定token的有效性，只在认为token仍有效的情况下才尝试重连。

由于token的失效主要原因是长时间无HTTP API调用，所以为了确定token有效性，可以引入一个记录最后一次成功调用HTTP API的时间的变量，每次成功调用API后，将变量设为当前时间；判断时，如果当前时间距离上次成功调用API时间超过10分钟（此时间值在服务端可配置），则认为token已经无效。

示例代码中的lastApiTime即为记录最后一次成功调用API的时间变量：

    /**
     * 连接到websocket并监听 StrmNotif 事件
     */
    function connectWs() {
        // ...
        stomp.connect(
            // 连接参数，未使用
            {},

            // 连接成功回调
            function (_) {
                // ...
            },

            // 错误回调
            function (err) {
                const message = 'Websocket发生错误：' + err.toString();
                errLog(message);
                disconnectWs();
                if (token) {
                    const sinceLastApiCall = new Date().getTime() - lastApiTime;
                    if (sinceLastApiCall < 10 * 60 * 1000) {
                        // 如果上次成功调用API是在10分钟前，则token依然是有效的，此种情况下我们重连websocket(5秒后)
                        setTimeout(() => connectWs(), 5000);
                    }
                }
            }
        );
    }

订阅流媒体状态通知

WebSocket通知的订阅地址不是固定地址，其中一个包含token占位符，实际使用时替换为POST /login接口返回的authToken的值。例如，流媒体状态通知的订阅地址模式为：

/user/{token}/queue/strm

假设登录后得到的authToken为Ge4E1xNHSfW8NYa0VJe48A，那么订阅地址为：

/user/Ge4E1xNHSfW8NYa0VJe48A/queue/strm

代码中的相关部分为：

    /**
     * 连接到websocket并监听 StrmNotif 事件
     */
    function connectWs() {
        // 从HTTP API地址中派生 websocket 接口地址
        let url = apiUrlPrefix();
        url = url.replace('https://', 'wss://');
        if (!url.endsWith('/v1/'))
            url += 'v1/';
        url += 'ws?__token=' + token; // 用 `POST /login`接口返回的`authToken`作为`__token`参数
        stomp = Stomp.client(url);

        stomp.connect(
            // 连接参数，未使用
            {},

            // 连接成功回调
            function (_) {
                stompConnected = true;

                // 队列名称构成方式：/user/{token}/queue/strm
                const queueName = '/user/' + token + '/queue/strm';

                // 订阅 StrmNotif 事件
                stomp.subscribe(queueName, (frame) => {
                    // 事件处理
                    // ...
                });
            },

            // 错误回调
            function (err) {
                // ...
            }
        );
    }

调用打开实时音视频接口

登录成功并连接websocket后，再调用POST /strm/live/open接口（参见示例代码中的apiLiveOpen()函数），打开音视频通道(proto参数设置 0)，如下：

        axios.post(apiUrlPrefix() + "strm/live/open", {
            simNo: simNo(),
            channel: channelId(),
            dataType: dataType(),
            codeStream: codeStream(),
            proto: 0,                         // 客户端协议: HTTP-FLV
            async: true
        }, {
            headers: {
                'X-Auth-Token': token
            }
        }).then(function (resp) {
            /**
             * @type {{reqId: string, playUrl: string, mediaTyp: string}}
             */
            let data = apiCheck(resp).data[0];

            // 得到请求ID(reqId)后，保存起来，后续关闭通道时要用到
            reqId = data.reqId;

            setStateText('流已经创建');

            // 启动保持定时器，间隔：15秒
            keepAliveTimer = setInterval(apiKeepAlive, 15000);


            // `ready`属性指出流是否可用。也可在当`ready`为`true`时才创建播放器并加载码流。
            // 如果不为`true`，在收到 `strmReady` 事件后才创建播放器并加载码流。见前connectWs()中的 `strmReady` 事件处理
            if (data.ready)
                createPlayerAndLoad(data.playUrl, data.mediaTyp);

            setButtonEnabled(btnStop, true);
            setButtonEnabled(btnAvLiveReq, false);
        }).catch(function (err) {
            alert(err);
        });

注意请求中带上了X-Auth-Token头部。

POST /strm/live/open接口的功能是打开指定的终端音视频通道。所谓的打开指定的终端音视频通道，就是指示终端向服务端推送指定的通道的音视频，然后服务端在检测到终端推流后，返回可供客户端播放的流媒体地址。

实际发出的请求示例：

POST https://n11.gratour.info:7011/v1/strm/live/open
Content-Type: application/json
X-Auth-Token: w3-73jH2TWq4cmYKGuCWMw

{
  "simNo": "8888000001",
  "channel": 1,
  "dataType": 0,
  "codeStream": 1,
  "proto": 0
}

调用后，服务端将向终端下发音视频传输请求(9101)指令，并返回播放地址，类似于：

{
  "data": [
     {
        "reqId": "AbctuB9sSJe8bbBzv-yr9g",
        "instanceId": "0.default",
        "ctrl": true,
        "playUrl": "wss://n11.gratour.info:7026/w/8888000001_1_1?a\u003dCWRhomoI\u0026b\u003d2bSZUPSTLNGbehxePaOWsiQhBr3lDQfKwchHv4wxNL4MptjvPYGNRLVRbxuLbfBaA_yjYYBRRbh6uHCmiVO6a9TD6YPJ3Rsv2J9",
        "mediaTyp": "av",
        "ready": false
    }
  ],
  "count": 1,
  "errCode": 0,
  "message": "OK."
}

以上应答返回的data[0]中，有几个我们需要注意的属性：

reqId：请求ID，表示服务分配给本次音视频请求的ID，此ID在后面调用POST /strm/keep_alive和POST /strm/live/ctrl接口时需要用到
playUrl：播放地址。我们可以直接用flv.js打开此地址进行播放。
mediaTyp：媒体码流的音视频属性，有三个可能值，用于初始化flv.js的播放器的hasAudio/hasVideo设置：
- av：表示码流包含音频和视频
- a：表示码流仅包含音频
- v：表示码流仅包含视频
ready: 流是否已经准备好，通常终端通道尚未打开，此时，ready的值为false，我们需要等待Websocket的act为ready的媒体通知，才开始播放媒体。但如果已经有其他用户打开了终端通道，则ready的值为true；ready为true则我们可以直接打开playUrl所指向的媒体流。

启动保持定时器

在前面的POST /strm/live/open请求成功返回后，客户端应立即启动一个间隔为15秒的保持定时器，每当定时器到时时，用请求ID(reqId)调用POST /strm/keep_alive，以保持通道的活跃。

    /**
     * 打开实时音视频
     */
    function apiLiveOpen() {

      // ......

      axios.post(apiUrlPrefix() + "strm/live/open", {
          simNo: simNo(),
          channel: channelId(),
          dataType: dataType(),
          codeStream: codeStream(),
          proto: 0,                         // 客户端协议: HTTP-FLV
          async: true
      }, {
        headers: {
          'X-Auth-Token': token
        }
      }).then(function (resp) {

        // ......

        // 启动保持定时器，间隔：15秒 <----
        keepAliveTimer = setInterval(apiKeepAlive, 15000);

        // ......
      }).catch(function (err) {
        alert(err);
      });
    }


    /**
     * 流请求保持
     */
    function apiKeepAlive() {
        if (!token)
            return;

        axios.post(apiUrlPrefix() + "strm/keep_alive", {reqIds: [reqId]}, {
            headers: {
                'X-Auth-Token': token
            }
        })
            .then((resp) => {
                if (resp.data.errCode !== 0) {
                    errLog('保持失败，通道已经关闭：' + resp.data.errCode + '-' + resp.data.message);
                    stop();
                    changeStateToClosed();
                } else {
                    console.log("KeepAlive sent");
                }
            })
            .catch((err) => {
                errLog('调用保持接口时遇到错误：' + err.toString());
            })
    }

注意：如果没有及时调用POST /strm/keep_alive接口，通道可能被服务端判断为没有使用者而关闭。

用flvjs打开播放地址

在POST /strm/live/open接口返回后，如果 data[0].ready属性的有两种情况：

当 data[0].ready为true时，我们直接创建播放器并加载媒体

    /**
     * 打开实时音视频
     */
    function apiLiveOpen() {

      // ......

      axios.post(apiUrlPrefix() + "strm/live/open", {
          simNo: simNo(),
          channel: channelId(),
          dataType: dataType(),
          codeStream: codeStream(),
          proto: 0,                         // 客户端协议: HTTP-FLV
          async: true
      }, {
        headers: {
          'X-Auth-Token': token
        }
      }).then(function (resp) {
        /**
         * @type {{reqId: string, playUrl: string, mediaTyp: string}}
         */
        let data = apiCheck(resp).data[0];

        // ......

        // `ready`属性指出流是否可用。也可在当`ready`为`true`时才创建播放器并加载码流。
        // 如果不为`true`，在收到 `strmReady` 事件后才创建播放器并加载码流。见前connectWs()中的 `strmReady` 事件处理
        if (data.ready)
            createPlayerAndLoad(data.playUrl, data.mediaTyp);

        // ......
      }).catch(function (err) {
        alert(err);
      });
    }

否则，我们要等到接收到act为ready的Websocket媒体通知才创建播放器并加载：

    /**
     * 连接到websocket并监听 StrmNotif 事件
     */
    function connectWs() {
        // ...

        stomp.connect(
            // 连接参数，未使用
            {},

            // 连接成功回调
            function (_) {
                // ...

                // 订阅 StrmNotif 事件
                stomp.subscribe(queueName, (frame) => {
                    // 事件处理

                    /**
                     * @type StrmNotif
                     */
                    const notif = JSON.parse(frame.body);

                    // ...

                    // 判断事件类型并作相应的处理
                    switch (notif.act) {
                        case StrmNotif.ACT__strmReady:
                            infoLog('媒体流已经可用');
                            if (flvPlayer == null) {
                                // 如果尚未创建 flvPlayer，则创建播放器并加载码流
                                createPlayerAndLoad(notif.playUrl, notif.mediaTyp);
                            }
                            break;
                    }
                });
            },

            // 错误回调
            function (err) {
                // ...
            }
        );
    }

以上，创建播放器并加载媒体流的函数为createPlayerAndLoad，如下：

    /**
 * 创建播放器并加载码流
 */
function createPlayerAndLoad(url, mediaTyp) {
  if (!hlsJsSupported)
    return;

  playingUrl = url;
  let hasAudio;
  let hasVideo;

  // 根据`mediaTyp`设置 `hasAudio`/`hasVideo`属性
  switch (mediaTyp) {
    case 'av':
      hasAudio = true;
      hasVideo = true;
      break;

    case 'a':
      hasAudio = true;
      break;

    case 'v':
      hasVideo = true;
      break;

    default:
      throw new Error(`不支持的'mediaTyp': ${mediaTyp}`);
  }

  const videoElement = document.getElementById('vid');

  // 创建 flvPlayer
  flvPlayer = flvjs.createPlayer(
          {
            type: 'flv',
            isLive: true,
            url: url,
            hasAudio,
            hasVideo
          },
          {
            enableStashBuffer: false
          }
  );


  flvPlayer.attachMediaElement(videoElement);
  playRequested = true;

  // 添加错误处理器
  flvPlayer.on('error', (errType, detail) => {
    // 发生错误时，要停止keep，停止播放器
    errLog('播放时发生错误：' + errType + ', detail=' + detail);
    stop(); // 关闭keep定时器，关闭播放器
  })

  // 在接收到码流元数据后开始播放
  flvPlayer.on("metadata_arrived", () => {
    if (playRequested && !playing) {
      playRequested = false;
      playing = true;

      flvPlayer.play();
      setStateText('播放中...');
    }
  });

  // 加载码流
  flvPlayer.load();

  setStateText('加载中...');
  flvLoaded = true;
}

结束播放

结束播放时，可先关闭播放器，停止调用保持接口，最后调用关闭媒体请求接口POST /strm/close，这样整个播放过程就结束了。

    /**
     * 流媒体控制：停止
     */
    function apiStop() {
        if (!reqId)
            return;

        const rid = reqId;
        reqId = null;

        infoLog('关闭通道：POST /strm/close');
        axios.post(apiUrlPrefix() + 'strm/close', {
            reqIds: [rid]
        }, {
            headers: {
                'X-Auth-Token': token
            }
        }).then(function (resp) {
            const r = resp.data;
            if (r.errCode !== 0) {
                errLog('关闭通道时遇到错误：' + r.message);
                alert(r.message);
                return;
            }

            infoLog('关闭通道成功');
        }).catch(function (err) {
            errLog('关闭通道时遇到错误：' + err.toString());
            alert(err);
        });
    }


    /**
     * 停止播放
     */
    function stop() {
        // 关闭 keep-alive 定时器
        cancelTimer();

        // 关闭、销毁播放器
        stopPlayer();

        // 调用控制接口，关闭通道
        apiStop();

        changeStateToClosed();
    }



如果没有调用POST /strm/close来关闭通道，服务端将在保持超时后关闭通道。
